使用墊圈：墊圈可以使螺栓頭下摩擦更穩(wěn)定，但要防止墊圈轉(zhuǎn)動，因為這會改變摩擦半徑，從而影響扭矩 - 預緊力的關系。如果由于接觸面壓力過大，需要更大的接觸面，可考慮使用法蘭螺母和螺栓。

通過測試確定正確的擰緊扭矩：可通過貼應變片等測試方式測試出合適的擰緊扭矩。

使用更精確的擰緊扳手：采用高精度的扭矩扳手或扭矩控制設備，能夠提高扭矩施加的精度。

熱擰緊法：利用螺栓的熱膨脹特性，先將螺栓加熱使其膨脹，在此狀態(tài)下擰緊螺母。冷卻后，螺栓收縮，從而產(chǎn)生預緊力。加熱方法包括直接火焰加熱、護套加熱線圈加熱和電阻元件加熱等。這種方法預緊力精確，且螺栓不受擰緊力矩作用影響，但設備昂貴，操作復雜，不是一種廣泛使用的方法，通常只用于非常大的螺栓或?qū)︻A緊力精度要求極高且其他方法難以實現(xiàn)的場合。

液壓拉伸法：對于大直徑螺栓，使用液壓張緊裝置直接拉伸螺栓，然后擰緊螺母，實現(xiàn)預緊。這種方法直接拉伸螺栓，避免了因螺紋摩擦等因素導致的預緊力不準確，緊固精度高。但拉伸設備價格較高，作業(yè)效率低，且要求有較大的操作空間，一般僅用于工作要求很高、螺栓直徑較大（通常直徑超過 20mm）的場合，如大型機械設備的安裝、重型鋼結(jié)構(gòu)的連接等。

檢查螺栓和螺母的質(zhì)量：檢查螺栓和螺母的外觀是否有缺陷，如裂紋、變形、螺紋損壞等；核對螺栓和螺母的規(guī)格、強度等級是否符合設計要求；檢查螺栓和螺母的數(shù)量是否齊全。

清潔螺栓和被連接件：使用清潔劑或壓縮空氣將螺栓、螺母以及被連接件的螺紋孔和連接表面清潔干凈，去除油污、鐵銹、雜質(zhì)等，確保螺紋副和支撐面之間的良好接觸，減少摩擦系數(shù)的波動。

選擇合適的擰緊工具：根據(jù)螺栓的規(guī)格、擰緊要求以及工作環(huán)境等因素，選擇精度合適、性能可靠的擰緊工具，并確保工具已經(jīng)經(jīng)過校準且在有效期內(nèi)。

確定擰緊順序：對于多個螺栓連接的情況，應制定合理的擰緊順序，以確保被連接件均勻受力，避免出現(xiàn)局部應力集中或變形。常見的擰緊順序有對角線擰緊法、交叉擰緊法等。例如，對于矩形或方形的連接結(jié)構(gòu)，可采用對角線擰緊法，先擰緊對角線位置的螺栓，然后依次擰緊其他螺栓；對于圓形的連接結(jié)構(gòu)，可采用交叉擰緊法，從圓周上的某一點開始，按照交叉的順序依次擰緊螺栓。

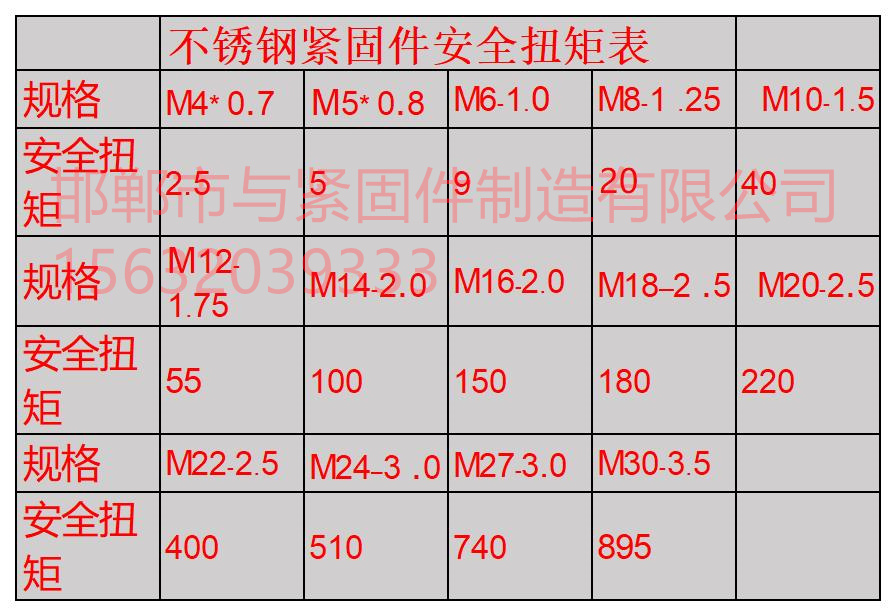

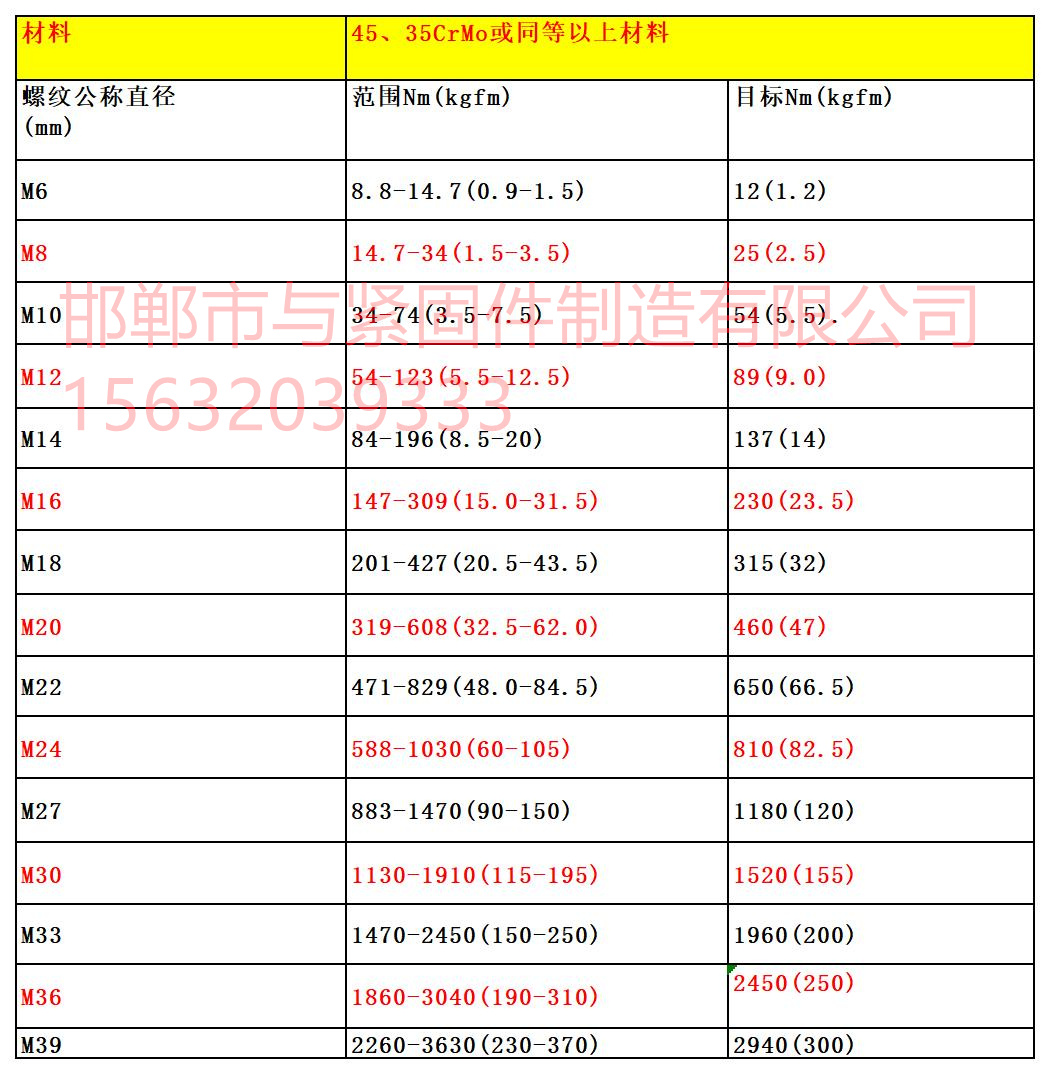

扭矩控制法：使用扭矩扳手按照設定的扭矩值緩慢施加扭矩，在接近設定扭矩時，應放慢擰緊速度，避免扭矩過沖。當扭矩達到設定值后，停止擰緊，并保持一定的時間（一般為 3 - 5 秒），以確保扭矩穩(wěn)定。

扭矩 - 轉(zhuǎn)角控制法：先使用扭矩扳手將螺栓擰緊至初始扭矩，然后安裝角度測量工具，按照規(guī)定的轉(zhuǎn)角緩慢旋轉(zhuǎn)螺栓。在旋轉(zhuǎn)過程中，應密切關注扭矩和轉(zhuǎn)角的變化，確保兩者的關系符合預期。當轉(zhuǎn)角達到設定值后，停止擰緊。

屈服點控制法：使用智能擰緊工具，實時監(jiān)測扭矩和轉(zhuǎn)角的變化，繪制 “扭矩 - 轉(zhuǎn)角” 曲線。當曲線的斜率下降到設定值時，立即停止擰緊。在操作過程中，應確保擰緊工具的傳感器準確可靠，數(shù)據(jù)采集和分析系統(tǒng)正常運行。

螺栓伸長量控制法：在螺栓上安裝好伸長量測量裝置，按照規(guī)定的伸長量緩慢擰緊螺栓。在擰緊過程中，應實時監(jiān)測伸長量的變化，當伸長量達到設定值后，停止擰緊。需要注意的是，在測量伸長量之前，應確保螺栓和測量裝置的安裝正確，避免測量誤差。

扭矩檢查：使用扭矩扳手對擰緊后的螺栓進行抽檢，檢查實際扭矩是否在規(guī)定的公差范圍內(nèi)。抽檢比例應根據(jù)具體情況確定，對于一般的連接，抽檢比例可以為 5% - 10%；對于關鍵連接或重要結(jié)構(gòu)，抽檢比例應適當提高，甚至進行 100% 全檢。如果發(fā)現(xiàn)扭矩超出公差范圍，應分析原因并采取相應的措施進行調(diào)整，如重新擰緊、更換螺栓或螺母等。

外觀檢查：檢查螺栓和螺母的表面是否有損傷、變形等情況；檢查被連接件的連接表面是否有裂紋、壓痕等異?，F(xiàn)象。如果發(fā)現(xiàn)外觀有問題，應評估其對連接質(zhì)量的影響，并決定是否需要進行修復或更換。

防松檢查：對于采用防松措施的螺栓連接，檢查防松裝置是否安裝正確、有效。例如，檢查彈簧墊圈是否已經(jīng)壓平、止動墊圈的止動舌是否已經(jīng)嵌入相應的槽內(nèi)、螺紋鎖固劑是否已經(jīng)固化等。

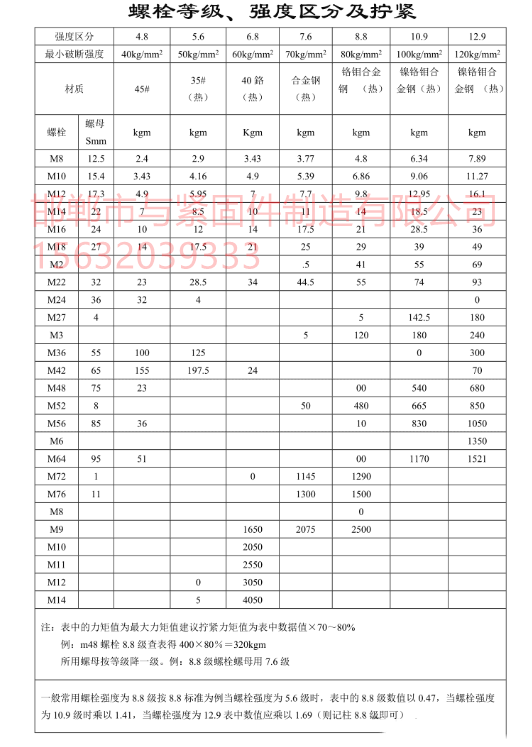

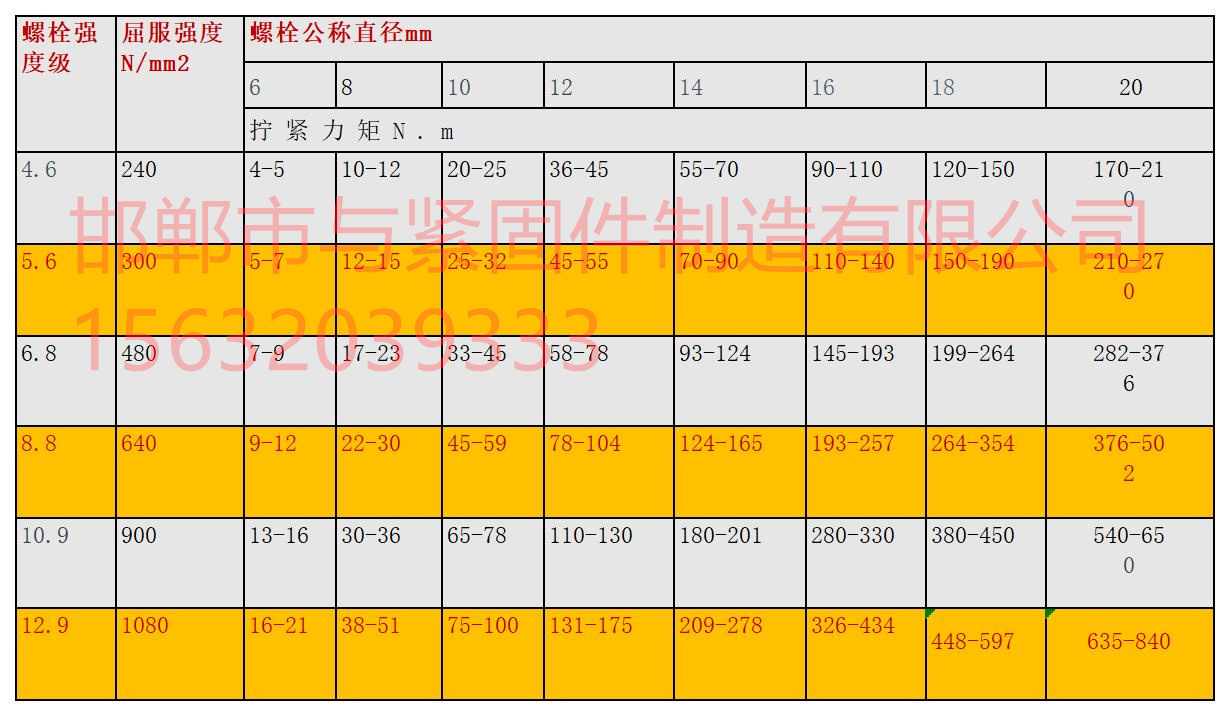

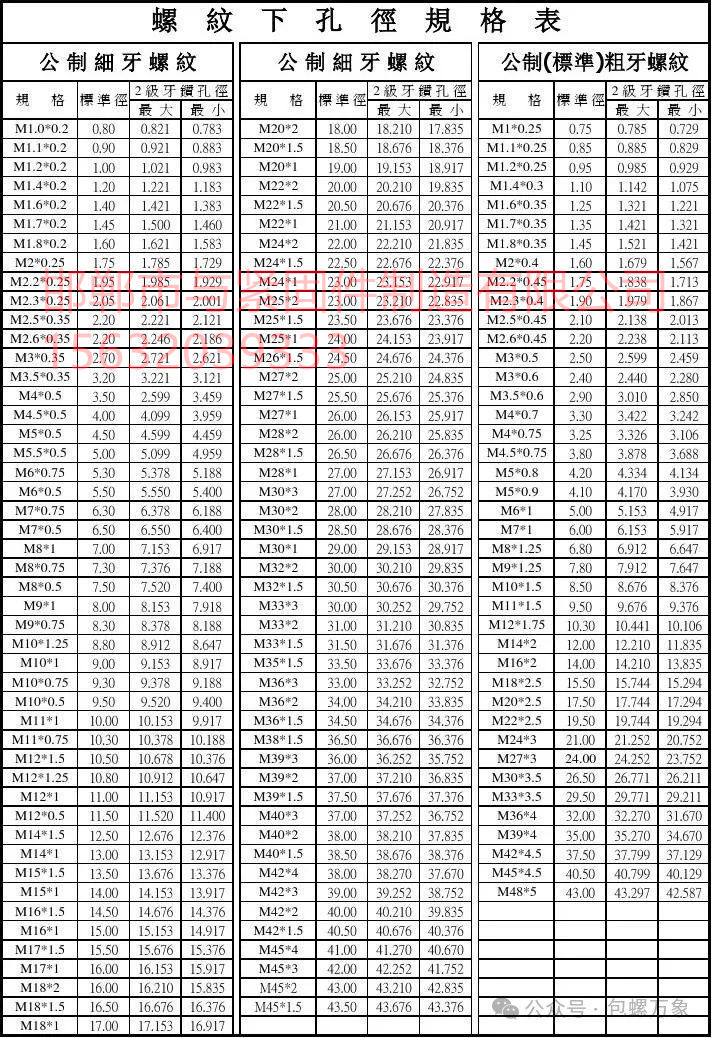

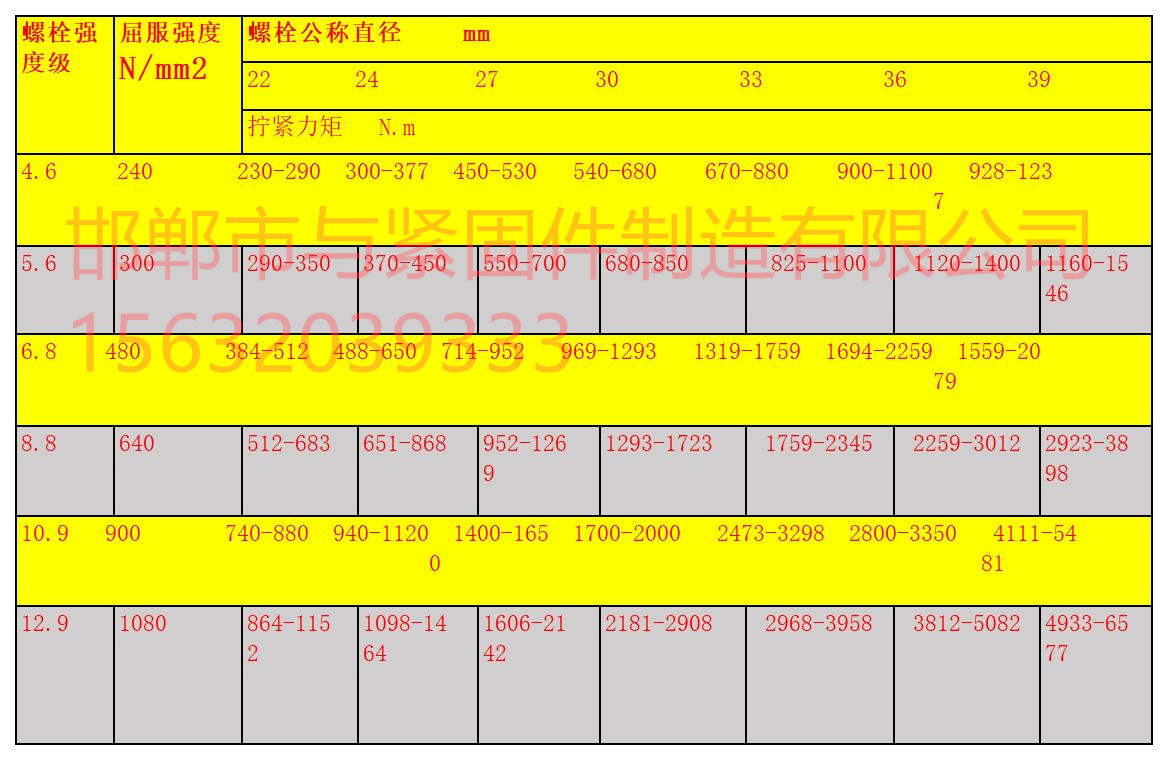

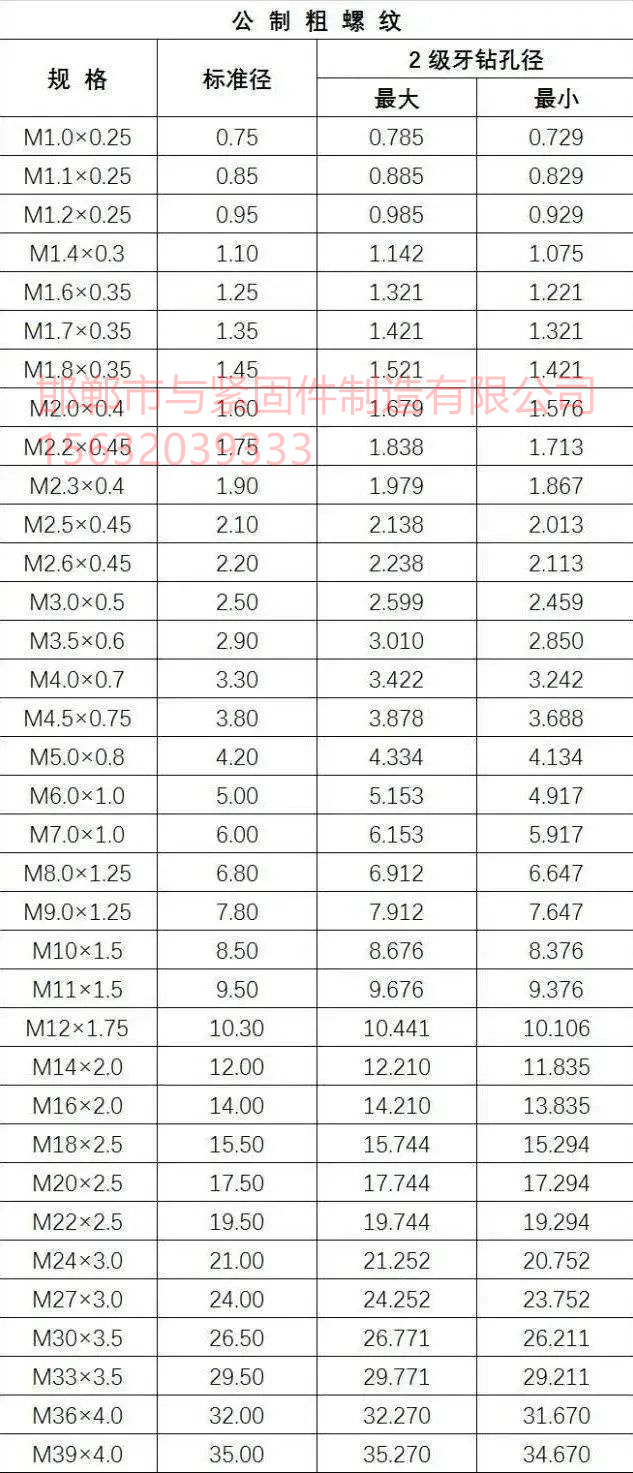

ISO 898 系列標準：由國際標準化組織（ISO）制定，規(guī)定了螺栓、螺母等緊固件的機械性能、尺寸公差、標記方法等。其中，ISO 898 - 1 規(guī)定了碳鋼和合金鋼制造的螺栓和螺釘?shù)臋C械性能等級，如 4.6、4.8、5.6、5.8、6.8、8.8、10.9、12.9 等，不同的性能等級對應不同的抗拉強度和屈服強度要求；ISO 898 - 2 規(guī)定了螺母的機械性能等級，螺母的強度等級應與螺栓相匹配。

VDI 2230：德國工程師協(xié)會制定的關于螺紋連接計算的標準，提供了系統(tǒng)化的螺栓擰緊扭矩計算方法，包括扭矩設定、安全系數(shù)選擇、摩擦系數(shù)的確定等內(nèi)容。該標準對于精確控制螺栓擰緊扭矩，確保連接的可靠性和安全性具有重要指導意義，在機械制造、汽車工業(yè)等多個行業(yè)得到廣泛應用。

ASTM 標準：美國材料與試驗協(xié)會（ASTM）制定了一系列關于螺栓、螺母等緊固件的標準，如 ASTM A307 規(guī)定了碳鋼螺栓和螺柱的標準規(guī)范；ASTM A449 規(guī)定了淬火和回火合金鋼螺栓和螺柱的標準規(guī)范。這些標準對螺栓的材料、制造工藝、性能要求等方面進行了詳細規(guī)定。

行業(yè)標準：除了國際和國家標準外

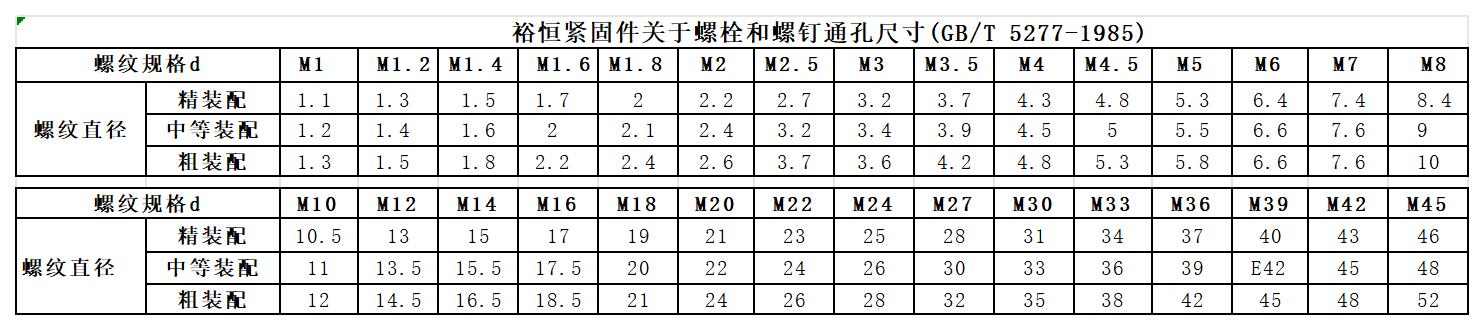

國內(nèi)標準：我國也制定了一系列關于螺栓擰緊的標準，如 GB/T 3098 系列標準，對應 ISO 898 系列標準，規(guī)定了螺栓、螺母等緊固件的機械性能；GB/T 16823.2《螺紋緊固件 緊固通則 第 2 部分：保證夾緊力的擰緊方法》，對保證夾緊力的螺栓擰緊方法進行了規(guī)范。

擰緊順序不合理：操作人員在擰緊缸蓋螺栓時，沒有按照規(guī)定的對角線順序擰緊，而是從一側(cè)依次擰緊，導致缸蓋受力不均勻，局部應力集中，在發(fā)動機工作過程中，隨著溫度的升高和振動的影響，螺栓逐漸松動。

扭矩控制不準確：使用的電動擰緊工具未定期校準，扭矩輸出精度超出規(guī)定范圍，部分螺栓的實際擰緊扭矩低于設計要求，無法提供足夠的預緊力，在發(fā)動機工作時容易松動。

表面處理問題：部分螺栓的表面鍍鋅層厚度不均勻，導致螺紋副之間的摩擦系數(shù)波動較大，雖然施加了相同的扭矩，但實際產(chǎn)生的預緊力差異較大，部分螺栓預緊力不足。

加強對操作人員的培訓，嚴格按照對角線順序擰緊缸蓋螺栓，并制定了詳細的操作指導書，明確擰緊步驟和要求。

定期對電動擰緊工具進行校準，確保其扭矩輸出精度在規(guī)定范圍內(nèi)，并做好校準記錄，對不合格的工具及時進行維修或更換。

加強對螺栓表面處理質(zhì)量的檢驗，嚴格控制鍍鋅層厚度，確保其均勻性，減少摩擦系數(shù)的波動。

螺栓質(zhì)量不合格：使用的螺栓強度等級不符合設計要求，其抗拉強度和屈服強度較低，在承受較大的預緊力和工作載荷時，超過了螺栓的承載能力，導致斷裂。

擰緊扭矩過大：操作人員在擰緊螺栓時，為了追求連接的緊密性，施加的扭矩超過了螺栓的最大允許扭矩，使螺栓產(chǎn)生過大的塑性變形，最終導致斷裂。

工作環(huán)境影響：橋梁施工環(huán)境潮濕，且存在一定的腐蝕性介質(zhì)，螺栓表面未采取有效的防腐蝕措施，發(fā)生了銹蝕，降低了螺栓的強度，在受力過程中容易斷裂。

更換符合設計要求的高強度螺栓，并對螺栓的質(zhì)量進行嚴格檢驗，確保其性能指標達標。

對操作人員進行培訓，使其掌握正確的擰緊扭矩，使用經(jīng)過校準的扭矩扳手進行擰緊操作，避免過擰。

對螺栓表面進行防腐處理，如鍍鋅、涂漆等，并定期對螺栓進行檢查和維護，及時發(fā)現(xiàn)和處理銹蝕問題。

合理選擇螺栓規(guī)格和類型：根據(jù)被連接件的受力情況、工作環(huán)境等因素，選擇合適規(guī)格、強度等級和類型的螺栓，確保螺栓具有足夠的承載能力和耐久性。例如，在承受較大載荷的場合，應選擇高強度螺栓；在振動環(huán)境中，應選擇防松螺栓。

優(yōu)化連接結(jié)構(gòu)設計：設計合理的連接結(jié)構(gòu)，使被連接件受力均勻，避免出現(xiàn)應力集中。例如，在螺栓連接部位設置加強筋，增加被連接件的剛度；保證連接表面的平整度，減少因表面不平整導致的應力集中。

確定合理的擰緊參數(shù)：根據(jù)螺栓的規(guī)格、材料、被連接件的特性等因素，通過計算和試驗確定合理的擰緊扭矩、轉(zhuǎn)角等參數(shù)，并在設計文件中明確規(guī)定。

嚴格控制螺栓和螺母的質(zhì)量：在采購螺栓和螺母時，選擇信譽良好的供應商，并要求其提供產(chǎn)品質(zhì)量證明文件，如材質(zhì)證明書、性能檢測報告等。對采購的螺栓和螺母進行嚴格的檢驗，包括外觀檢查、尺寸精度檢查、機械性能測試等，確保其質(zhì)量符合設計要求。

保證表面處理質(zhì)量：嚴格控制螺栓和螺母的表面處理工藝，確保表面處理質(zhì)量符合規(guī)定要求，如鍍層厚度均勻、表面粗糙度適當?shù)龋苑€(wěn)定摩擦系數(shù)，提高預緊力的精度。

加強操作人員培訓：對操作人員進行系統(tǒng)的培訓，使其熟悉螺栓擰緊的原理、方法、操作流程以及相關的標準和規(guī)范，掌握正確的操作技能，提高操作的準確性和一致性。

規(guī)范擰緊操作：制定詳細的裝配工藝文件，明確擰緊順序、擰緊扭矩、擰緊速度等參數(shù)，操作人員應嚴格按照工藝文件進行操作，避免因操作不當導致的擰緊質(zhì)量問題。

加強過程檢驗：在裝配過程中，加強對螺栓擰緊質(zhì)量的檢驗，采用合適的檢測工具和方法，如扭矩扳手、角度測量儀等，對擰緊后的螺栓進行抽檢或全檢，及時發(fā)現(xiàn)不合格品，并采取相應的措施進行處理。

定期檢查和維護：在產(chǎn)品使用過程中，定期對螺栓連接進行檢查，觀察螺栓是否有松動、腐蝕、變形、斷裂等現(xiàn)象。對發(fā)現(xiàn)的問題及時進行處理，如重新擰緊、更換螺栓等。

考慮環(huán)境因素的影響：根據(jù)產(chǎn)品的使用環(huán)境，采取相應的防護措施，如在高溫環(huán)境中使用耐高溫的螺栓和潤滑劑；在潮濕、腐蝕性環(huán)境中采取防腐蝕措施，如涂漆、鍍鋅、使用防銹潤滑劑等，以延長螺栓的使用壽命，保證連接的可靠性。
